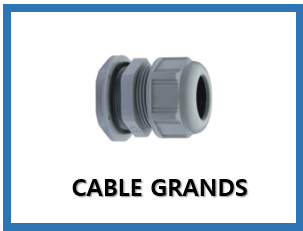

오늘은 전오 케이블 글랜드에 대해 소개를 해드리겠습니다.



케이블 글랜드는 판넬(PANEL)이나, 설비 박스에 인입되는 케이블을 고정할 때 사용됩니다.

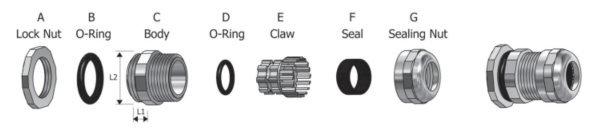

케이블 글랜드의 구성

케이블 글랜드를 분해하면,

케이블을 잡아주는 BODY, SEAL, SEALING NUT와

취부되는 곳을 고정하는 WASHER, LOCK NUT로 구성되어 있습니다.



케이블 글랜드의 종류

1) 재질

위 케이블 구성의 A, C, E 부분을 기준으로 Nylon66과 메탈(Brass / Nickel Plated)로 나눠집니다.

B, D는 모두 NBR(Nitrile Butadiene Rubber)가 사용됩니다.



2) 나사산의 모양

나사산의 모양에 따라 PG, M, NPT, G TYPE로 나눠집니다.



• NPT : National(American) Pipe Thread

• M : Metric Thread

• G : British Standard Pipe Thread

• PG : Germany Standard Thread





제품 선정시 주의사항

1. 케이블 글랜드의 재질

2. 케이블 글랜다의 나사산

3. WIRE RANGE

4. 난연 등급

5. 보호 등급 (방폭, 방수, 방진 등급)



# 케이블 글랜드

사양

Nylon66 / NBR

허용 온도 : -40℃ ~ 100℃ in static state / -20℃ ~ 80℃ in dynamic state

난연 등급 : UL94 V-2

보호 등급 : IP68

보유 인증 : UL, CSA

1. NON-METALLIC CABLE GLANDS TYPE-PG (케이블 글랜드 - PG타입)

제품 사양표





2. NON-METALLIC CABLE GLANDS TYPE-PG (케이블 글랜드 - M타입)

제품 사양표



3. NNON-METALLIC CABLE GLANDS TYPE-NPT (케이블 글랜드 - NPT타입)

제품 사양표



4. NON-METALLIC CABLE GLANDS TYPE-G (케이블 글랜드 - G타입)

제품 사양표





# 메탈 케이블 글랜드

사양

Brass (Nickel Plated) / NBR

허용 온도 : -40℃ ~ 100℃ in static state

보호 등급 : IP68

보유 인증 : UL, CSA

1. METALLIC CABLE GLANDS TYPE-PG(B) (메탈 케이블 글랜드 - PG타입)

제품 사양표

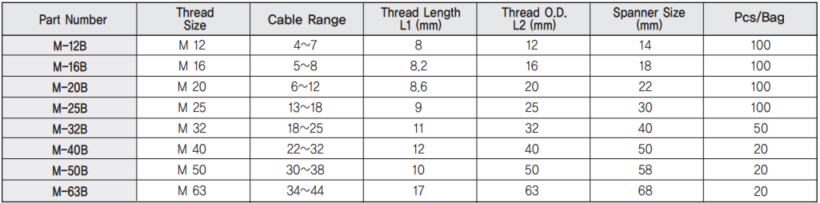

2. METALLIC CABLE GLANDS TYPE - M(B) (메탈 케이블 글랜드 - M타입)

제품 사양표



3. METALLIC CABLE GLANDS TYPE - NPT(B) (메탈 케이블 글랜드 - NPT타입)

제품 사양표



4. METALLIC CABLE GLANDS TYPE - G(B) (메탈 케이블 글랜드 - G타입)

제품 사양표
