전오JEONO - 페럴 FERRLES 사양 및 제품선정





지난번 소개해드린 압착단자에 이어서, 펜홀단자를 소개해드리겠습니다.



흔히, 페럴, 페룰, 페롤 등으로 불리며,

WIRE RANGE에 따라 절연체(Insulation)의 색상이 지정이 되어있습니다.



펜홀 (Ferrules) 제품 선정시 주의사항

1. 핀 부분의 길이 확인

   같은 wire range에도 핀의 길이에 따라 품번이 나눠져있는데요.

   결합되는 상대 제품의 삽입길이에 따라 제품을 선정해주시는게 좋습니다.



2. 절연체 색상

  해외 브랜드 제품의 경우 대부분 동일하나, 일부 절연체 색상이 다른 제품이 있습니다.

  대체품을 선정하는 과정이라면 이 부분의 확인이 필요합니다.







재질

WIRE RANGE : AWG 24~ 3/0

Material : Electrolytic Copper

Insulation : Nylon

Surface : Tin Plated

Temperature : -55℃ ~ 105℃

Insulation housing conforms to German color code requirements

(절연체는 독일 컬러 규격을 준수합니다.)

보유 인증 :

* CE025010, CE700021,CE950025 는 UL 인증이 없습니다.



치수

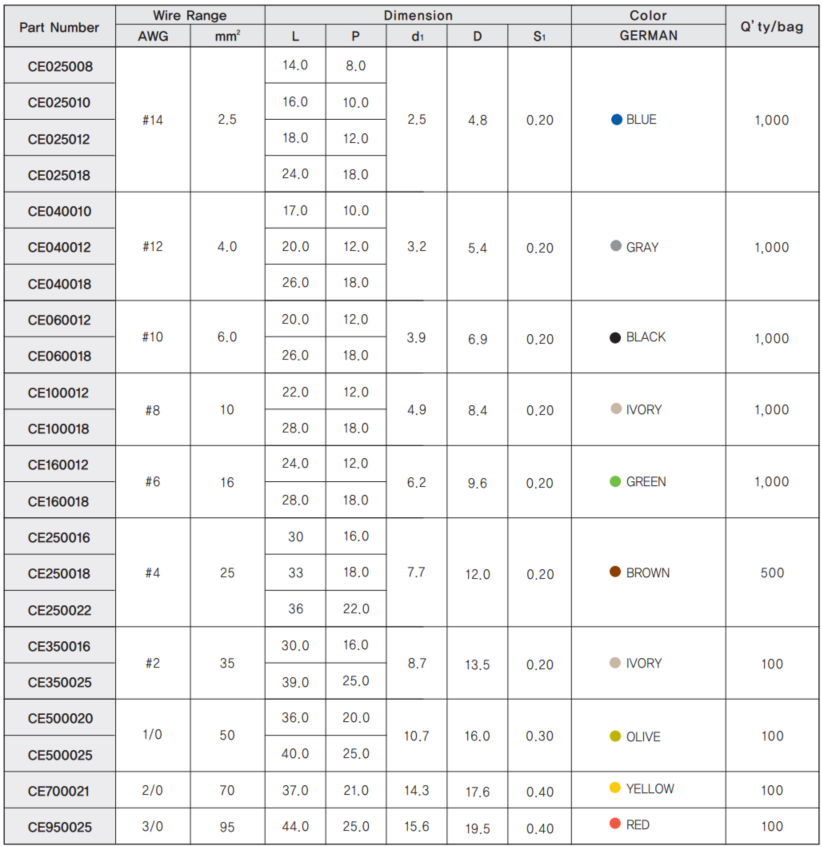

제품 사양
