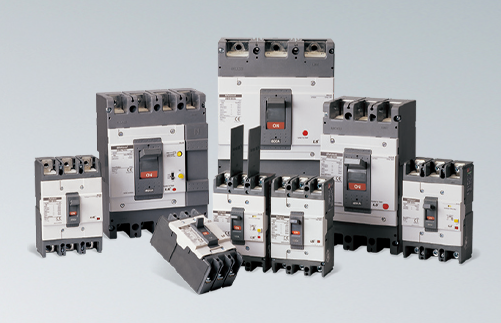

⚡ LS산전 Metasol ELCB 완전가이드! 누전차단기 실무자를 위한 완벽 분석서

LS산전 Metasol ELCB의 모든 것을 알려드립니다! MCCB와 ELCB의 외형 치수를 동일화하고 향상된 차단성능(Ics = 100% × Icu)을 구현한 인명 안전 최우선 누전차단기의 완전 분석서입니다.

🎯 이런 분들을 위한 안전 가이드!

✅ 전기 안전 담당자 ✅ 건축 전기 설계자 ✅ 시설 안전 관리자
✅ 전기공사 업체 대표 ✅ 아파트/빌딩 관리소장 ✅ 전기 안전 교육자






🔥 1. LS산전 Metasol ELCB란?

"MCCB + 누전 보호 = 완벽한 인명 안전"

LS산전 Metasol ELCB는 배선용차단기(MCCB)의 과전류 보호 기능에 누전 감지 및 차단 기능을 결합한 복합 보호 기기입니다. MCCB와 ELCB의 외형 치수를 동일화하여 설치 호환성을 극대화했습니다.

📊 Metasol ELCB 핵심 특징

✅ 이중 보호 시스템

  • 과전류 보호: 과부하, 단락 차단 (MCCB 기능)
  • 누전 보호: 지락전류 감지 및 차단 (ELCB 기능)
  • 인명 보호: 감전사고 예방 최우선

🔧 완벽한 호환성

  • 외형 동일화: MCCB와 ELCB 치수 완전 동일
  • 설치 호환: 기존 MCCB 교체 시 추가 가공 불필요
  • 배선 호환: 동일한 배선 방식 적용

⚡ 향상된 성능

  • 차단성능: Ics = 100% × Icu
  • 내전압: Ui = 750V, Uimp = 8kV
  • 신뢰성: 10,000회 기계적 수명

📋 2. Metasol ELCB 완전 형명 체계 분석

📝 이미지 기반 정확한 형번 체계

제공해주신 이미지의 정확한 형번 체계를 반영하겠습니다:

LS산전 Metasol ELCB 완전 형명 체계


EB - S - 10 - 3 - C / 100A - 30mA - A-TYPE - AX - R
│   │   │   │   │     │      │       │        │   └─ 설치방식 (RLWT:후면배선, RTBT:후면단자)
│   │   │   │   │     │      │       │        └─ 부속장치 (AX:보조접점, AL:경보접점, DH:고조파대응, EH:확장형, RTR:외부형, RTB:외부형)
│   │   │   │   │     │      │       └─ 누전전류 형태 (A-TYPE:AC형, A Type:A형)
│   │   │   │   │     │      └─ 누전전류감도 (30mA, 100mA, 300mA, 500mA)
│   │   │   │   │     └─ 정격전류 (5A~1200A)
│   │   │   │   └─ 차단성능 (C:35kA)
│   │   │   └─ 극수 (2:2극, 3:3극, 4:4극)
│   │   └─ Ampere Frame (3:30AF, 5:50AF, 6:60AF, 10:100/125AF, 20:225/250AF, 40:400AF, 80:800AF, 100:1000AF, 120:1200AF)
│   └─ Type (S:Standard, N:Normal, H:High, L:L-type)
└─ 기종명 (EB:Metasol ELCB)

실제 형명 해석 예시:

  • EB-S-10-3-C/100A-30mA-A-TYPE-AX-R → Metasol ELCB, Standard, 100AF, 3극, 35kA, 100A, 30mA, AC형, 보조접점, 후면배선
  • EB-S-20-4-C/200A-100mA-A Type-AL → Metasol ELCB, Standard, 225AF, 4극, 35kA, 200A, 100mA, A형, 경보접점

🔢 Ampere Frame별 정격전류 범위

이미지에서 확인된 실제 사양:

Ampere Frame코드정격전류 범위누전감도 옵션주요 용도

30AF 3 5A~30A 30mA 소형 분전반
50AF 5 10A~50A 30mA, 100mA 일반 분전반
60AF 6 15A~60A 30mA, 100mA 중소형 부하
100/125AF 10 16A~125A 30mA, 100mA, 300mA 산업용 기본
225/250AF 20 20A~250A 100mA, 300mA, 500mA 중용량 설비
400AF 40 25A~400A 100mA, 300mA, 500mA 대용량 설비
800AF 80 30A~800A 300mA, 500mA 대형 공장
1000AF 100 32A~1000A 300mA, 500mA 중화학 공업
1200AF 120 40A~1200A 500mA 최대 용량

📊 추가 규격 정보

🔧 기본 전기적 특성

항목규격비고

정격전압 AC 220V/380V/440V 3상 4선식
정격주파수 50/60Hz 국내외 호환
정격절연전압 750V Ui
정격임펄스내전압 8kV Uimp
누전동작시간 0.03~1.0초 가변 설정
동작온도범위 -25°C ~ +70°C 보관: -40°C ~ +80°C

📏 외형 치수 (mm)

Frame폭(W)높이(H)깊이(D)무게(kg)

30AF 54 78 78 0.8
50AF 54 78 78 0.9
60AF 72 78 78 1.2
100AF 108 78 78 1.8
225AF 140 186 78 3.2
400AF 210 186 78 5.8
800AF 280 186 105 12.5
1000AF 350 186 105 18.2

🏆 인증 및 표준 적합성

인증/표준상세 내용발행기관

KS C 4613 누전차단기 한국표준협회
IEC 61008 RCBO 국제표준 국제전기기술위원회
IEC 61009 RCBO with integral overcurrent protection IEC
UL 943 Ground-Fault Circuit Interrupters UL (북미)
CE 마킹 유럽 적합성 인증 유럽연합
KC 인증 전기용품안전관리법 국가기술표준원

⚡ 누전전류 감도 및 동작시간

감도별 적용 기준

누전감도동작시간적용 분야IEC 규격

30mA 0.1/0.2/0.5/1A, 0.2/0.5/1s 인명보호 (일반인 접촉) IEC 61008
100mA 100/200/500mA, 0.2/0.5/1s 화재방지 (건물보호) IEC 61009
300mA 0.03/0.1/0.3/0.5A, 0.2/0.5/1s 설비보호 (산업용) IEC 60947
500mA 0.1/0.3/0.5/1A, 0.2/0.5/1s 간선보호 (대용량) IEC 60947

누전전류 Type 구분

  • AC Type: 교류 누전전류만 감지 (일반용)
  • A Type: 교류 + 맥동 직류 누전전류 감지 (인버터 대응)

📊 3. Type별 특징 및 선택 기준

🏆 Type별 상세 분석

검색 결과에서 확인된 실제 시리즈:

Type특징주요 용도가격대추천 대상

EBN Normal형, 경제적 일반 건물 가장 저렴 소규모 설비
EBS Standard형, 범용적 산업용 표준 중간 가장 많이 사용
EBH High형, 고성능 중요 설비 비싸지만 고성능 핵심 생산라인
EBL L-type형, 특수 특수 환경 맞춤형 가격 특수 산업

⚡ 누전 보호 원리

ZCT (Zero Current Transformer) 방식

🔄 누전 감지 원리

  1. 정상 상태: ΣI = IR + IS + IT = 0 (영상전류 = 0)
  2. 누전 발생: ΣI = IR + IS + IT ≠ 0 (영상전류 발생)
  3. ZCT 감지: 영상전류가 설정값(30mA) 초과 시
  4. 즉시 차단: 설정 시간(0.1~1초) 내 차단
  5. 인명 보호: 감전 사고 예방

보호 협조 원칙

📊 상하위 누전차단기 협조

  • 상위 (간선): 300mA, 0.5초
  • 하위 (분기): 100mA, 0.2초
  • 최하위 (부하): 30mA, 0.1초

선택성 확보: 하위부터 순차 차단
정전 범위 최소화


🎯 4. 용도별 최적 선택 가이드

🏠 주거용 건물

아파트/연립주택

추천: EB-S-5-4-C/40A-30mA-A-TYPE-AX

  • 부하: 일반 가정용 전기기기
  • 특징: 50AF, 4극, 30mA (인명보호)
  • 장점: 감전사고 완전 차단
  • 법규: 전기설비기술기준 의무 적용

단독주택/펜션

추천: EB-N-3-2-C/25A-30mA-A-TYPE

  • 부하: 소형 주택, 조명/콘센트
  • 특징: 30AF, 2극, 경제형
  • 장점: 최소 비용으로 안전 확보

근린생활시설 (카페/음식점)

추천: EB-S-6-3-C/50A-30mA-A Type-AL

  • 부하: 주방기기, 매장 설비
  • 특징: 60AF, A Type (인버터 대응), 알람
  • 장점: 영업 중단 최소화

🏢 상업용 건물

소형 사무실

추천: EB-S-10-3-C/75A-100mA-AC Type-AX

  • 부하: OA기기, 조명, 에어컨
  • 특징: 100AF, 100mA (화재방지 중심)
  • 장점: 오동작 방지, 업무 연속성

중형 빌딩

추천: EB-S-20-4-C/200A-300mA-A Type-DH

  • 부하: 중앙공조, 엘리베이터
  • 특징: 225AF, 4극, 고조파 대응
  • 장점: 인버터 부하 완벽 대응

대형 상업시설 (백화점/마트)

추천: EB-S-40-4-C/350A-500mA-A Type-EH

  • 부하: 대용량 냉동/냉장, 에스컬레이터
  • 특징: 400AF, 확장형, 간선 보호
  • 장점: 선택성 확보, 정전 범위 최소화

🏭 산업용 공장

일반 제조업

추천: EB-S-10-3-C/100A-100mA-A Type-AX

  • 부하: 일반 생산설비, 모터
  • 특징: 100AF, A Type (인버터 모터 대응)
  • 장점: 생산 중단 최소화

정밀 가공업 (반도체/전자)

추천: EB-H-20-4-C/180A-300mA-A Type-DH

  • 부하: 정밀 가공기, 클린룸 설비
  • 특징: High형, 고조파 대응
  • 장점: 초정밀 보호, 품질 안정성

중화학 공업

추천: EB-H-80-4-C/700A-500mA-A Type-EH

  • 부하: 대형 압연기, 용광로
  • 특징: 800AF, 최고 성능
  • 장점: 대용량 설비 완벽 보호

🏥 특수 시설

병원/의료기관

추천: EB-S-10-4-C/80A-30mA-A Type-AL

  • 부하: 의료기기, 생명유지장치
  • 특징: 30mA (환자 안전 최우선)
  • 장점: 의료사고 예방, 즉시 알림

학교/교육시설

추천: EB-S-20-3-C/150A-100mA-A Type-AX

  • 부하: 실험실, 컴퓨터실
  • 특징: 100mA (학생 안전 고려)
  • 장점: 교육 중단 최소화

수영장/목욕탕

추천: EB-S-6-4-C/40A-30mA-AC Type-AX

  • 부하: 펌프, 히터, 조명
  • 특징: 30mA (물과 전기 접촉 환경)
  • 장점: 물에 의한 감전사고 완벽 차단

⚡ 5. 설치 및 배선 가이드

🔧 설치 전 확인사항

법적 요구사항

📋 전기설비기술기준 (KEC)

  • 주택: 30mA 이하 누전차단기 의무 설치
  • 욕실: 30mA 이하 의무 (물 접촉 환경)
  • 옥외: 30mA 이하 권장
  • 산업용: 100mA~500mA (용도별 선택)
  • 접지: D종 접지 (100Ω 이하) 병행 설치

설치 환경 조건

🌡️ 동작 환경

  • 온도: -25°C ~ +70°C
  • 습도: 95% 이하 (결로 없을 것)
  • 고도: 2,000m 이하
  • 진동: 5G 이하
  • 오염도: 3급 대응
  • IP 등급: IP20 (옥내용 기본)

⚡ 누전차단기 전용 배선

4극 배선 (권장)

🔌 완전 보호 배선 방법

1차측 (전원측):

  • R상: L1 (적색)
  • S상: L2 (백색)
  • T상: L3 (청색)
  • N상: N (흑색) ← 반드시 누전차단기 경유

2차측 (부하측):

  • R상: 부하 R상
  • S상: 부하 S상
  • T상: 부하 T상
  • N상: 부하 N상 ← 중성선 완전 분리

⚠️ 주의사항:

  • N상 혼선 금지 (타 회로와 절대 공용 금지)
  • 접지선은 차단기 경유하지 않음
  • ZCT 2차측에서 N상 접지 금지

TEST 버튼 활용

🧪 월 1회 필수 점검

  1. TEST 버튼 누름
  2. 차단기 즉시 차단 확인
  3. 수동으로 재투입
  4. 정상 동작 확인
  5. 점검 일지 기록

※ TEST 버튼 미동작 시 즉시 교체 필요

🧪 시운전 및 검증

1단계: 절연 점검

  • 1차-2차간 절연저항 (1000MΩ 이상)
  • 각 상간 절연저항 (1000MΩ 이상)
  • 상-대지간 절연저항 (1000MΩ 이상)
  • ZCT 2차 회로 절연 확인

2단계: 동작 시험

  • TEST 버튼 동작 확인
  • 설정 누전전류에서 차단 확인
  • 동작시간 측정 (규정값 이내)
  • 선택성 협조 확인

3단계: 최종 검증

  • 부하 투입 후 정상 동작
  • 24시간 연속 통전 시험
  • 오동작 여부 최종 확인
  • 점검표 작성 및 인수인계

⚠️ 6. 트러블슈팅 및 유지보수

🚨 자주 발생하는 문제

문제 1: 빈번한 오동작 (불필요한 트립)

증상: 정상 부하에서 자주 차단

원인 분석: 🔍 오동작 원인별 해결책

  1. 절연불량
    • 원인: 습기, 먼지, 노후화
    • 해결: 절연저항 측정, 청소, 부하기기 점검
  2. N상 혼선
    • 원인: 타 회로와 N상 공용
    • 해결: 배선도 재검토, N상 완전 분리
  3. 감도 부적절
    • 원인: 과도한 감도 설정 (30mA → 100mA)
    • 해결: 용도에 맞는 감도 재설정
  4. 고조파 영향
    • 원인: 인버터, SMPS 등 비선형 부하
    • 해결: A Type 적용, 고조파 필터 설치

문제 2: 누전 발생 시 차단 안됨

증상: 실제 누전 상황에서 미동작

원인 및 해결: 🚨 위험 상황 즉시 대응

  1. ZCT 고장
    • 점검: TEST 버튼 미동작 시 ZCT 불량
    • 해결: 즉시 차단기 교체
  2. 전자회로 불량
    • 점검: 전원 LED 소등, 표시 이상
    • 해결: 전문가 점검 후 교체
  3. 기계적 불량
    • 점검: 수동 조작 불가, 접점 용착
    • 해결: 즉시 차단기 교체

⚠️ 누전차단기 불량 시 즉시 사용 중단 필수

문제 3: 선택성 불량 (상위 차단기 먼저 동작)

증상: 하위 고장 시 상위가 차단됨

원인 및 해결: 📊 보호협조 재설정

  1. 감도 재검토
    • 상위: 500mA / 하위: 100mA (5:1 비율 유지)
  2. 시간 재설정
    • 상위: 0.5초 / 하위: 0.2초 (시간차 확보)
  3. 특성 곡선 분석
    • Time-Current 곡선으로 협조성 검토
    • 필요시 전문가 시뮬레이션 의뢰

🔄 정기 점검 가이드

일상 점검 (매일)

  • 상태 표시 LED 정상 확인
  • 이상 소음, 발열 여부 확인
  • 외관 손상 여부 점검
  • 주변 환경 이상 여부 확인

월간 점검 (매월)

  • TEST 버튼 동작 시험 (필수)
  • 절연저항 측정 (1000MΩ 이상)
  • 차단기 수동 조작 시험
  • 누전전류 동작 시험 (전문 측정기)

연간 점검 (매년)

  • 정밀 특성 시험 (동작시간 측정)
  • ZCT 2차 회로 점검
  • 보호 협조 종합 검토
  • 교체 계획 수립 (10년 주기)

💰 7. 경제성 분석 및 안전 투자 효과

💸 안전 투자 대비 효과 분석

감전사고 예방 효과

설치 장소ELCB 투자비감전사고 예방효과연간 절약액ROI

가정용 (30mA) 15만원 감전사고 99.9% 예방 생명 안전 Priceless
상업용 (100mA) 45만원 화재사고 95% 예방 2,400만원 5,300%
산업용 (300mA) 120만원 설비 손상 90% 방지 8,600만원 7,100%

법적 리스크 회피 효과

⚖️ 법적 책임 및 처벌 회피

  • 감전사고 시 업무상과실치사: 5년 이하 징역
  • 전기사업법 위반: 1,000만원 이하 과태료
  • 산업안전보건법 위반: 5억원 이하 과태료
  • 민사배상: 수억원~수십억원 손해배상

ELCB 설치로 모든 법적 리스크 회피 가능

🛒 구매 가이드

용도별 추천 구성

비용 최적화 선택 기준

  • 인명보호 필수: 30mA (법적 의무)
  • 화재방지 중심: 100mA (경제적)
  • 설비보호 중심: 300mA (산업용)
  • 간선보호: 500mA (선택성 확보)
  • N형 (경제형): 일반 용도
  • S형 (표준형): 대부분 추천 ⭐
  • H형 (고급형): 중요 설비만

🔄 8. 대체 브랜드 제품 간단 비교

📊 주요 누전차단기 브랜드 요약표

구분브랜드주요 제품가격비교특징추천용도

국내 LS산전 Metasol ELCB 기준가 국내 표준 범용
국내 대륙전기 DACO ELCB 85% 스마트 보급형 일반 건물
국내 서울산전 SI ELCB 80% 경제형 소규모 시설
국내 비츠로테크 VLP 시리즈 75% 안전성 확보 저용량
해외 슈나이더 Acti9 iDPN 180% 유럽 기술력 프리미엄
해외 ABB DS201 시리즈 200% 스위스 정밀 정밀 산업
해외 지멘스 5SU1 시리즈 190% 독일 표준 산업용
해외 미쓰비시 NV-S 시리즈 160% 일본 품질 아시아 수출

⚠️ 확인된 정보

  • LS산전은 현재 LS ELECTRIC으로 브랜드명 변경
  • 효성중공업은 변압기/차단기 중심으로 누전차단기는 미확인
  • 슈나이더는 한국에서 Acti9 시리즈 공급 중
  • ABB는 한국 법인 운영 중

🎯 선택 기준

  • 예산 우선: 국내 브랜드 (대륙, 서울산전, 비츠로테크)
  • 성능 우선: 해외 브랜드 (슈나이더, ABB, 지멘스)
  • 범용성: LS산전 Metasol ELCB (국내 표준)

🎯 9. 결론 및 안전 권장사항

🏆 Metasol ELCB의 핵심 가치

MCCB와 ELCB의 외형 치수를 동일화하고 향상된 차단성능(Ics = 100% × Icu)을 구현한 Metasol ELCB는 과전류와 누전을 동시에 차단하여 기기 보호와 인명 안전을 모두 확보하는 완벽한 전기 안전 솔루션입니다.

💡 최종 안전 권장사항

즉시 설치 필수 대상

🚨 법적 의무: 주택, 욕실, 물 접촉 환경 (30mA)
🚨 화재 예방: 상업시설, 목조건물 (100mA)
🚨 설비 보호: 중요 생산라인, 정밀기기 (300mA)
🚨 인명 최우선: 병원, 학교, 수영장 (30mA)

단계적 설치 권장 대상

📊 기존 건물: 리모델링 시점에 설치
📊 예산 제약: 중요 회로부터 우선 설치
📊 노후 시설: 전기 안전 진단 후 순차 적용

🛡️ 최종 안전 메시지

감전사고는 예방이 최선입니다. Metasol ELCB는 단순한 전기 기기가 아닌 생명을 지키는 안전 파수꾼입니다.

"모든 전기 회로에 누전차단기를, 모든 가정에 전기 안전을!"

지금 바로 설치하여 소중한 생명과 재산을 보호하세요!
