[LS ELECTRIC] UTS 열동형 과부하 계전기: 특징, 사양, 인증, 대체품



LS ELECTRIC의 UTS 시리즈는 모터 보호를 위한 고성능 열동형 과부하 계전기로, 국내 산업 현장의 다양한 환경에서 안정적인 모터 보호 기능을 제공합니다. 한국의 전력 환경과 산업 표준에 최적화된 설계로 제작된 이 제품은 경제적이면서도 신뢰성 높은 모터 보호 솔루션을 제공합니다.



1. 주요 특징

• 3상 불평형 보호: 3상 모터의 상간 불평형 및 결상 보호 기능
• 정밀한 전류 설정: 연속 조정 가능한 전류 설정으로 다양한 모터 용량 대응
• 수동 복귀/자동 복귀: 용도에 따른 복귀 방식 선택 가능
• 차동 메커니즘: 바이메탈 방식의 신뢰성 높은 보호 동작
• 표준 접점 구성: 1NO+1NC 표준 접점 구성으로 다양한 제어 회로 적용
• 컴팩트한 설계: 좁은 설치 공간에 적합한 경제적 설계
• 국내 제조: 한국 전력 환경 및 산업 표준에 최적화
• 경제적 가격: 우수한 성능 대비 경제적인 가격 경쟁력
• 빠른 A/S: 국내 제조로 신속한 기술 지원 및 부품 공급
• KS 인증: 한국 산업 표준 인증으로 품질 보증

2. 형번체계(상세버전)

UTS[프레임크기][타입][차단성능][특수기능] 형번 해석

위치코드의미예시

UTS	제품 시리즈	LS ELECTRIC 열동형 과부하 계전기	고정값
[프레임크기]	숫자	프레임 크기 (AF 기준)	150=150AF
[타입]	문자	차단 용량 타입	N=Normal, H=High
[차단성능]	문자	차단 성능 등급	T=100% 차단성능
[특수기능]	문자조합	OCR 등 특수 기능	FTU, FMU, ATU 등

프레임 크기별 시리즈

UTE 시리즈 (100AF)

• UTE100: 100AF 프레임, 0.1-100A

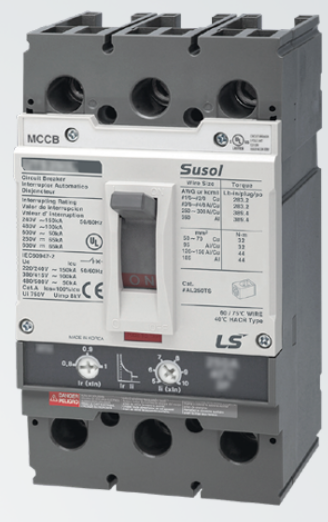

UTS 시리즈 (150AF~1200AF)

• UTS150: 150AF 프레임, 17-150A
• UTS250: 250AF 프레임, 40-250A
• UTS400: 400AF 프레임, 100-400A
• UTS600: 600AF 프레임, 200-600A
• UTS800: 800AF 프레임, 400-800A
• UTS1200: 1200AF 프레임, 600-1200A

타입 코드 (차단 용량)

• E (Economic): UTE100 경제형
• N (Normal): UTE100~UTS1200 표준형
• H (High End): UTE100~UTS1200 고성능형
• L (Limited): UTS150~UTS1200 제한형

차단 성능 코드

• - (없음): 80% 차단성능
• T: 100% 차단성능

특수 기능 코드 (OCR)

전자식 트립 유닛:

• FTU: 정격전류, 순시전류 고정
• FMU: 정격전류 가조정, 순시전류 고정
• ATU: 정격전류, 순시전류 가조정
• ETS: 표준형 전자식
• ETM: 다기능형 전자식
• MCS: 순시전용 (순시고정)
• MCP: 순시전용 (순시가조정)

예시 형번 해석

• UTE100E: 100AF 프레임, 경제형, 0.1-100A
• UTS150N: 150AF 프레임, 표준형, 17-150A
• UTS400HT: 400AF 프레임, 고성능형, 100% 차단성능, 100-400A
• UTS600N-FTU: 600AF 프레임, 표준형, FTU 전자식 트립
• UTS1200H-ATU: 1200AF 프레임, 고성능형, ATU 전자식 트립

액세서리 형번

• UTS-11: 1NO+1NC 보조 접점 블록
• UTS-20: 2NC 보조 접점 블록
• UTS-02: 2NO 보조 접점 블록
• UTS-LA: 경보 접점 블록
• UTS-OF: 상태 표시 접점
• UTS-SD: 트립 신호 접점

3. 제품사양

전기적 사양

항목UTE100UTS150UTS400UTS800UTS1200

정격 전류 범위	0.1-100A	17-150A	100-400A	400-800A	600-1200A
차단 용량	25kA @ 400V	35kA @ 400V	50kA @ 400V	65kA @ 400V	85kA @ 400V
서비스 차단 용량	22.5kA	31.5kA	45kA	58.5kA	76.5kA
동작 전압	AC 690V	AC 690V	AC 690V	AC 690V	AC 690V
절연 전압	800V	800V	1000V	1000V	1000V
임펄스 내전압	6kV	8kV	8kV	8kV	8kV
사용 주파수	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
과부하 보호	열동형/전자식	열동형/전자식	열동형/전자식	열동형/전자식	열동형/전자식
단락 보호	자기형/전자식	자기형/전자식	자기형/전자식	자기형/전자식	자기형/전자식
지락 보호	옵션 (ELR)	옵션 (ELR)	옵션 (ELR)	옵션 (ELR)	옵션 (ELR)
접점 구성	3P, 4P	3P, 4P	3P, 4P	3P, 4P	3P, 4P

기계적 사양

항목UTS 9/12UTS 22UTS 32UTS 52

크기(W×H×D)	45×86×80mm	55×96×85mm	70×112×95mm	90×140×110mm
무게	약 0.3kg	약 0.6kg	약 1.2kg	약 2.0kg
설치 방식	35mm DIN 레일 / 나사 고정	35mm DIN 레일 / 나사 고정	나사 고정	나사 고정
보호 등급	IP20	IP20	IP20	IP20
조작 방식	푸시 버튼 (복귀/테스트)	푸시 버튼 (복귀/테스트)	푸시 버튼 (복귀/테스트)	푸시 버튼 (복귀/테스트)
전류 설정	회전 다이얼	회전 다이얼	회전 다이얼	회전 다이얼
단자 조임 토크	1.2Nm	2.5Nm	4.0Nm	6.0Nm
단자 용량	최대 4mm²	최대 16mm²	최대 25mm²	최대 50mm²

환경 조건

항목사양

작동 온도	-25°C ~ +60°C
보관 온도	-40°C ~ +80°C
상대 습도	최대 95% (결로 없음)
작동 고도	최대 2000m (더 높은 고도에서는 디레이팅 적용)
오염 등급	3
내충격성	10g, 11ms (IEC 60068-2-27)
내진동성	5-150Hz, 1g (IEC 60068-2-6)
설치 카테고리	III

한국 모터 용량별 적용 기준

모터 용량 (kW)정격 전류 (A)권장 UTS 모델설정 전류 범위

0.2kW	0.8A	UTS 9E	0.63-1A
0.4kW	1.4A	UTS 9F	1-1.6A
0.75kW	2.1A	UTS 9G	1.6-2.5A
1.5kW	3.8A	UTS 9H	2.5-4A
2.2kW	5.2A	UTS 9J	4-6.3A
3.7kW	8.0A	UTS 9K	6.3-10A
5.5kW	12A	UTS 12L	10-16A
7.5kW	16A	UTS 12L	10-16A
11kW	24A	UTS 12M	16-25A
15kW	32A	UTS 22D	23-32A
18.5kW	38A	UTS 22E	28-40A
22kW	45A	UTS 22F	37-50A
30kW	60A	UTS 22G	48-65A
37kW	75A	UTS 32G	75-93A
45kW	90A	UTS 32G	75-93A
55kW	110A	UTS 52E	85-120A
75kW	150A	UTS 52F	110-150A

4. 인증정보

• KS C 4507: 한국 산업표준 모터 보호용 열동형 과전류계전기
• IEC/EN 60947-4-1: 저압 개폐장치 및 제어장치 - 전자접촉기 및 모터스타터
• KC 인증: 국가통합인증마크 (전기용품 안전 인증)
• ISO 9001: 품질경영시스템 인증
• ISO 14001: 환경경영시스템 인증
• KCs: 한국 전기용품 안전 인증
• CE 마킹: 유럽 연합 안전 표준 준수 (수출 모델)
• UL 508: 북미 산업 제어 장비 (수출 모델)
• CCC: 중국 강제 인증 (수출 모델)
• EAC: 러시아 및 유라시아 인증 (수출 모델)
• RoHS: 유해 물질 제한 지침 준수
• 청정 생산: 환경부 청정 생산 인증
• 우수 조달: 조달청 우수 조달 제품 등록
• NEP: 신제품 인증 (New Excellent Product)
• GR: 우수 재활용 제품 인증

5. 악세서리

보조 접점 블록

• UTS-11: 1NO+1NC 보조 접점 블록
• UTS-20: 2NC 보조 접점 블록
• UTS-02: 2NO 보조 접점 블록
• UTS-31: 3NO+1NC 보조 접점 블록
• UTS-13: 1NO+3NC 보조 접점 블록
• UTS-40: 4NO 보조 접점 블록
• UTS-04: 4NC 보조 접점 블록

신호 및 표시 장치

• UTS-LA: 경보 접점 블록
• UTS-OF: 상태 표시 접점
• UTS-SD: 트립 신호 접점
• UTS-LED: LED 표시등 모듈
• UTS-BZ: 부저 알람 모듈
• UTS-RL: 원격 표시등 연결 모듈

연결 및 마운팅 부품

• UTS-AD: 직접 결합 어댑터 (GMC 컨택터용)
• UTS-KS: 연결 키트
• UTS-MB: 마운팅 브래킷
• UTS-TB: 단자 커버
• UTS-CS: 케이블 지지대
• UTS-EC: 엔드 커버

특수 기능 모듈

• UTS-RH: 원격 핸들
• UTS-EM: 전자식 메모리 모듈
• UTS-TM: 온도 모니터링 모듈
• UTS-CM: 통신 모듈
• UTS-PF: 상순서 보호 모듈
• UTS-UV: 부족전압 보호 모듈

테스트 장비

• UTS-T1: 간이 테스터
• UTS-T2: 정밀 테스터
• UTS-CAL: 교정용 장비
• UTS-SIM: 시뮬레이터

6. 설치방법

기본 설치 절차

1. 설치 준비
   • 전원 차단 확인 (설치 전 반드시 전원 차단)
   • 모터 데이터 확인 (정격 전류, 기동 특성 등)
   • 컨택터와의 호환성 확인 (GMC 시리즈 권장)
2. 기계적 설치
   • DIN 레일 장착: 상단 클립을 레일에 걸고 하단을 눌러 고정
   • 직접 장착: 컨택터 하부에 직접 결합 또는 나사 고정
   • 설치 방향 확인 (수직 설치 권장)
3. 주 회로 연결
   • 컨택터 출력(T1, T2, T3)을 UTS 입력(1, 3, 5)에 연결
   • UTS 출력(2, 4, 6)을 모터에 연결
   • 3상 전선의 순서 확인 (상순서는 임의)
   • 권장 토크값으로 단자 조임
4. 제어 회로 연결
   • UTS의 NC 접점(95-96)을 컨택터 코일 회로에 직렬 연결
   • NO 접점(97-98)을 알람 회로에 연결 (필요시)
   • 제어 회로에 적절한 퓨즈 설치
5. 전류 설정
   • 모터 명판의 정격 전류 확인
   • 전류 설정
